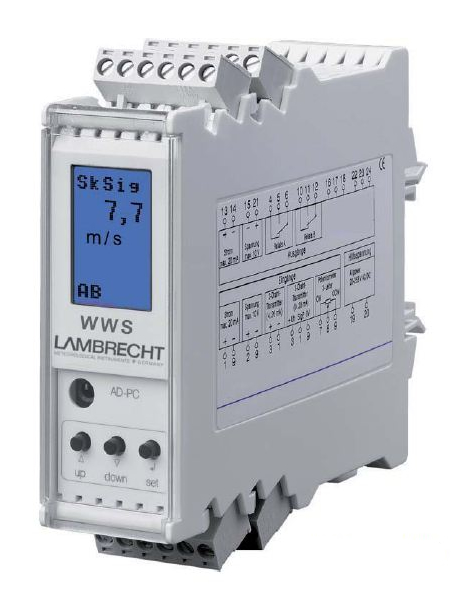

Freiprogrammierbares Windwarngerät WWS
mit zwei Analogausgängen und zwei Grenzwertrelais
Das digitale Windwarngerät WWS ist frei programmierbar
und kann mit seinen zwei Analogausgängen sowie den beiden
Grenzwertrelais auch als digitaler Messwertumformer
eingesetzt werden.
Als Eingangssignal ist alternativ eine bipolare Spannung bis
10 V, ein bipolarer Strom bis 20 mA oder ein Potentiometer
in Dreidraht-Technik möglich. Außerdem ist eine Speisung für
2- oder 3-Draht-Transmitter integriert. Die Eingänge sind von
der Hilfsspannung und den Ausgängen galvanisch getrennt.
Die beiden Analogausgänge können gleichzeitig genutzt
werden. Die Eingabe aller Kenngrößen erfolgt direkt am Gerät
oder alternativ durch eine konfigurationssoftware. Eine
Editiersperre schützt das Windwarngerät vor unerwünschten
Parameteränderungen.
Die hohe Standardausstattung mit den integrierten Funktionsbausteinen,
wie Grenzwertmeldungen bei frei einstellbarer
Hysterese, Fensterkomparator, wählbare Relaisfunktionen,
zeitverzögertes An- und Abschalten (getrennt einstellbar),
automatischer oder manueller Simulationsmodus, freie Linearisierungskurven,
und der weite Versorgungsspannungs-Bereich
lösen fast alle denkbaren Aufgaben als Windwarngerät
und darüber hinaus.
- Besonders attraktives Preis-Leistungs-Verhältnis!!
- Zuverlässige Windwarnung in vielfältigen Applikationen
- Sicherheit durch sofortiges Erkennen von technischen Störungen
- Weltweit bewährter Windgeschwindigkeits-Sensor INDUSTRY für präzise Messwerte
- Betriebsartenanzeige über mehrfarbig beleuchtetes LCD
- Einfache und schnelle Hutschienen-Montage
- Individuelle, applikationsorientierte Einstellung der Funktionsparameter
- Einfache konfigurationsanpassung am Gerät oder per PC
- Windwarnsystem bestehend aus Windwarngerät WWS und Windgeschwindigkeits-Sensor INDUSTRY
- Kontinuierliche Überwachung der Windgeschwindigkeit mit Vor- und Hauptwarnung
- Hohe Flexibilität durch 2 frei konfigurierbare Relais
- Anzugs- und Abfallverzögerung getrennt einstellbar
- Störmeldung bei fehlendem oder defektem Wind-Sensor
- Dauerhafte Speicherung der konfiguration
- Schutz vor unerwünschten Parameteränderungen durch Editiersperre
- Klare und übersichtliche Anzeige der Messwerte und Schaltzustände
Einsatzgebiete des Windwarngerät WWS sind u.a.:
- Baukrane, Autokrane, Großkrane etc.
- Baustellengerüst-Sicherheit
- Solartracking-Systeme
- Seilbahnen
- Hafenverladeanlagen
- Verkehrsmeteorologie
- Brückenüberwachung
- Tunnelüberwachung
- Feuerwehren
- Hebebühnen
- Gebäudetechnik
- Abraum- und Tagebaubagger
- Vergnügungsparks, Bühnenbau
- Schleusen u.v.m.
Das Windwarngerät WWS kann optional mit folgenden Windgeschwindigkeits-Sensoren kombiniert werden:
(14577) Windgeschwindigkeits-Sensor INDUSTRY
(14522) Windgeschwindigkeits-Sensor PROFESSIONAL
(Andere Sensoren auf Anfrage.)
Professional Line |
(14787) Windwarngerät WWS Ident-Nr. 00.14787.000 000
|
Parameter: |
Messbereich: |
Auflösung: |
Genauigkeit: |
Eingangswiderstand: |
Stromeingang: |
-20,4...+20,4 mA |
13 Bit |
ca. 5 uA |
60 Ohm |
Spannungseingang 10 V: |
-10,2...+10,2 V |
13 Bit |
ca. 2,5 mV |
1 MOhm |
Spannungseingang 1 V: |
-1,02...+1,02 V |
13 Bit |
ca. 250 uV |
> 1 MOhm |
|
|
Parameter: |
Anschlusstechnik: |
Messprinzip: |
Zulässiger Gesamtwiderstand: |
Potentiometereingang: |
3-Leiter |
Spannungsteiler, Schleifer- zu Speisespannung |
0,1...100 kOhm |
|
|
Parameter: |
Speisespannung, Leerlauf: |
Speisespannung, 20 mA: |
Strombegrenzung: |
Transmitterspeisung: |
24,5 V |
19,5 V |
ca. 25 mA |
|
|
Parameter: |
Ausgabebereich: |
Auflösung: |
Genauigkeit: |
Maximale Bürde: |
Anmerkung: |
Stromausgang 20 mA: |
0...20,4 mA |
10 Bit |
ca. 20 uA |
500 Ohm |
Wird der Spannungsausgang gleichzeitig benutzt, dürfen die beiden Kreise nicht extern miteinander verbunden werden. |
Spannungsausgang 10 V: |
0...10,2 V |
10 Bit |
ca. 10 mV |
5 kOhm |
Wird der Spannungsausgang gleichzeitig benutzt, dürfen die beiden Kreise nicht extern miteinander verbunden werden. |
|
|
Parameter: |
Max. Schaltspannung AC: |
Max. Schaltstrom AC: |
Max. Schaltspannung DC: |
Max. Schaltstrom DC: |
Relaisausgänge A/B: |
250 V AC |
2 A AC |
50 V DC |
2 A DC |
|
|
Parameter: |
Versorgungsspannung: |
Max. Leistungsaufnahme bei 24 V DC: |
Max. Leistungsaufnahme bei 230 V AC: |
Versorgung: |
50...253 V AC 20...350 V DC |
2,6 W |
5 VA |
|
|
Parameter: |
Zulässige Umgebungstemperatur: |
Lager und Transport: |
Umgebungsbedingungen: |
-10...+60°C |
-10...+70°C |
|
|
Parameter: |
Auflösung: |
Hintergrundbeleuchtung: |
LCD Anzeige: |
42 x 64 Pixel |
dreifarbig rot, grün, blau |
|
|
Parameter: |

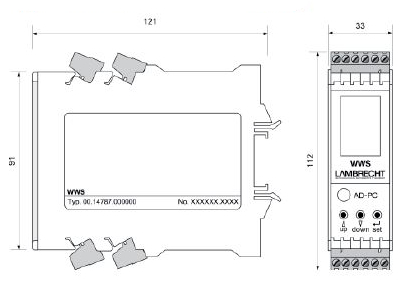

Abmessungen B x H x T: |
Aufbau: |
Schutzart: |
Anschlusstechnik: |
Klemmenquerschnitt: |
Gehäuse: |
33 x 110 x 128 mm |
Hutschiene 35 mm, EN 50022 |
IP20 |
abziehbare Schraubklemmen, 5 mm Raster |
max. 2,5 mm² |
|
|
